| La typologie des ouvrages hydrauliques des marais |
|
|
|
|
|
|

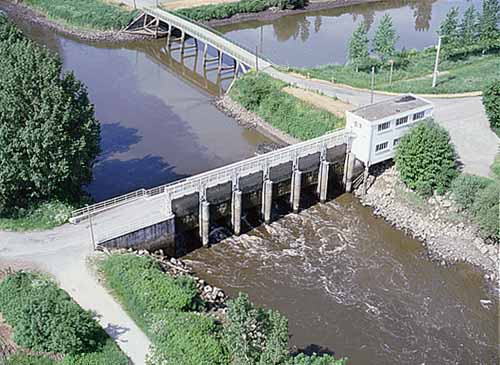

Dans
les années 1960, le pont-barrage de Buzay est construit, en même
temps que la percée du même nom, sur le carrefour hydraulique
entre l'Acheneau et le canal maritime.
En période hivernale, les six vannes en béton sont ouvertes en grand pour vider les eaux en excès du lac de Grand Lieu. La gestion du maniement des portes est informatisée. (Cliché D. Pillet. Inventaire général) Percée de Buzay - Le Pellerin (Ouvrage n°10 sur la carte des marais du sud Loire) |
|
Ouvrage
à trois portes en bois localisé sur l'extrémité
d'un canal d'irrigation.
(Cliché D. Pillet. Inventaire général) La Martinière - Le Pellerin (Ouvrage n°12 sur la carte des marais du sud Loire) |
 |
|

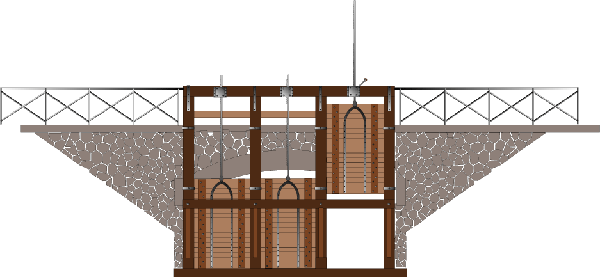

Même
ouvrage
(Infographie Ouest-Aménagement - 1998) (Ouvrage n°12 sur la carte des marais du sud Loire) |
|

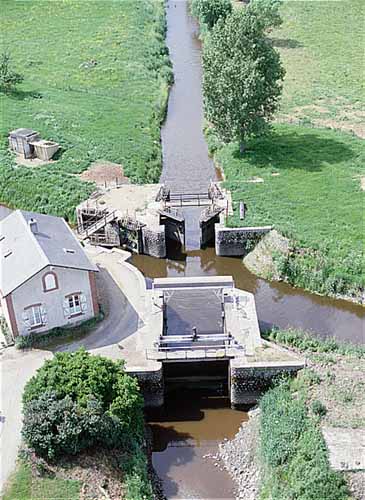

Photographie
aérienne de la fameuse "écluse triple"
dotée initialement de trois paires de portes d'èbe et de flot. Une "vanne secteur" plus efficace, équipe désormais l'étier d'accès aux siphons des Champs Neufs (Cliché D. Pillet. Inventaire général) Écluse triple - Frossay (Ouvrage n°5 sur la carte des marais du sud Loire) |
|

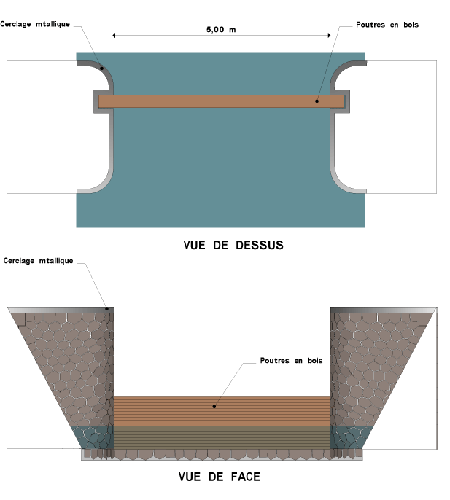

Le
barrage à poutrelles amovibles est un ouvrage
plus simple en terme de concetion. Il s'agit de faire monter le niveau
d'eau sur une section du cours d'eau en établissant un barrage
fait de poutrelles en bois superposées.
(Infographie Ouest-Aménagement - 1998) Le Vieux port - Rouans (Ouvrage n°9 sur la carte des marais du sud Loire) |
|
Même ouvrage Le Vieux port
- Rouans |
 |
Autre
exemple d'ouvrage moderne
permettant la gestion d'un de marais de "fond" de vallée. L'exondation et l'irrigation se font par un seul et même étier. Cette vanne contrôle les entrées et sorties d'eau entre la Loire et le marais. (Cliché Estuarium) Étier du Syl - Lavau-sur-Loire |
|

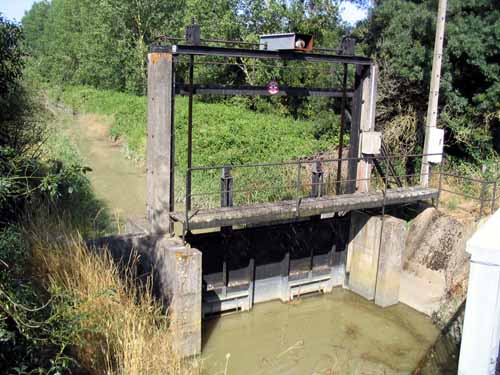

Vanne
de la Chaussée contrôlant
l'exondation et l'irrigation du marais de la Roche. (Cliché Estuarium) Étier de le Chaussée - Cordemais (Ouvrage n°1 sur la carte des marais du nord Loire aval) |
 |
|

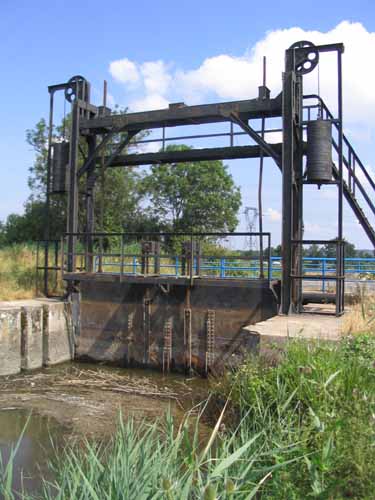

Ouvrage
métal / béton contrôlant le marais cordemaisien du
Lot.
À noter au premier plan, au milieu de la porte : les deux clapets presque recouverts par la lame d'eau, qui permettent une irrigation plus fine et plus précise des marais. (cliché Estuarium) Étier du Tertre - Cordemais (Ouvrage n°2 sur la carte des marais du nord Loire aval) |
|
Vanne
à portes d'èbe et de flot du Dareau.
(Cliché Estuarium) Étier du Dareau - Couëron (Ouvrage n°3 sur la carte des marais du nord Loire amont) |
 |
|
|
 |
