La typologie des ouvrages hydrauliques des marais



Les ouvrages intermédiaires

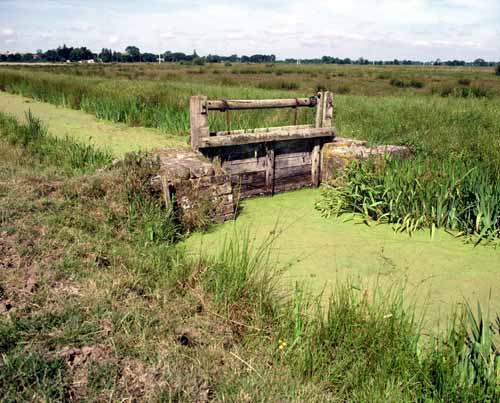

Bel Exemple représentatif de ces ouvrages "intermédiaires" localisé aux carrefours hydrauliques entre les cours d'eau canaux et principaux et les étiers d'alimentation / exondation des "tenues" ou ensemble de parcelles :
la porte, les montants au sein desquels elle coulisse ainsi que la "vire" sont en bois. Actionnée à la main, cette dernière grâce à son mouvement rotatif permet le mouvement vertical de la porte entre les deux montants. Ces derniers s'insèrent dans deux structures de soutien maçonnées.
(Cliché D. Pillet. Inventaire général)

Prairies de Buzay - Le Pironneau
Rouans
(Ouvrage n°8 sur la carte des marais du sud Loire)

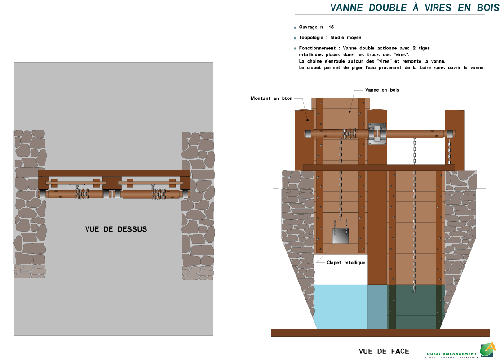

Autre ouvrage représentatif de cette catégorie.
À noter le système de deux portes indépendantes à double "vire"
(vue de face et du dessus)

(Infographie Ouest-Aménagement - 1998)

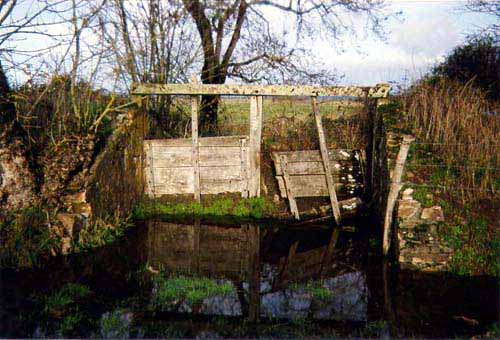

Ancien ouvrage "intermédiaire" en ruine.
(Cliché Estuarium)

Ile du Massereau - Frossay
(Ouvrage n°3 sur la carte des marais du sud Loire)

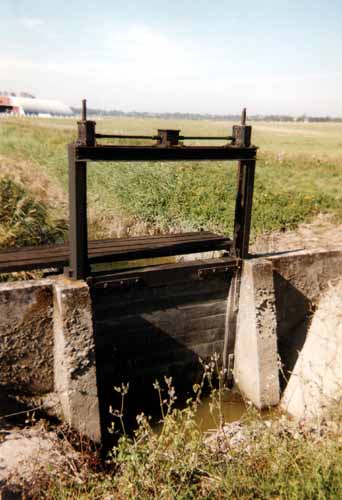

Les murets de soutennement, le chapeau métallique
et la porte en bon état confirment
la réhabilitation récente de cet ouvrage.
(Cliché Estuarium)

Prairie de Tenu - Piste ULM
Frossay
(Ouvrage n°4 sur la carte des marais du sud Loire)


Infographie d'un ouvrage "intermédiaire" classique.

(Infographie Ouest-Aménagement - 1998)

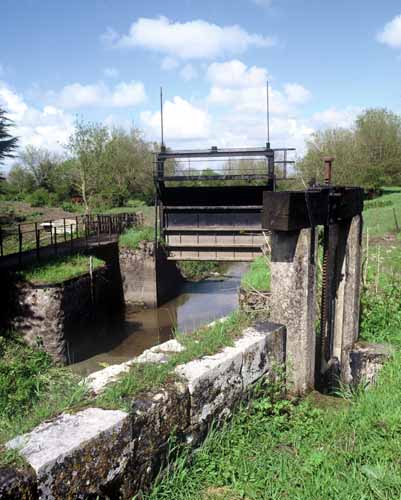

L'emploi du métal devient chose courante
pour les ouvrages "stratégiques".
(Cliché D. Pillet. Inventaire général)

Le Pavillon - Le Pellerin
(Ouvrage n°7 sur la carte des marais du sud Loire)

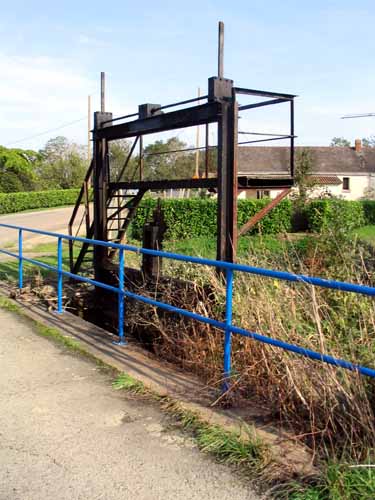

Vannage situé à l'intersection entre l'étier principal du Dareau et l'étier de la route de la Grande Vallée.
(Cliché Estuarium)

Étier du Dareau - Couëron
(Ouvrage n°2 sur la carte des marais du sud Loire)

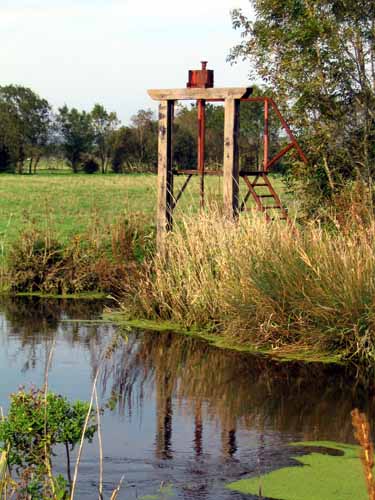

Vanne située sur le canal du Clairon.
(Cliché Estuarium)

Le Clairon - Saint-Étienne-de-Montluc
(Ouvrage n°4 sur la carte des marais du sud Loire)


Vannage situé à l'intersection entre l'étier principal de la Musse
et l'étier de la route de la Grande Vallée.
(Cliché Estuarium)

Étier de la Musse - Saint-Étienne-de-Montluc
(Ouvrage n°5 sur la carte des marais du sud Loire)
